Основные технические характеристики
| Название | Значение |
|---|---|
| Параметры измеряемой среды: Название |
|
| Температура Значение |
+5…+150 °С Название |
| Давление Значение |
не более 16 МПа (160 атм.) Название |
| Электропроводность Значение |
не менее 200 мкСм/м Название |
| Параметры прибора: Значение |
|
| Погрешность измерения Название |
±1 % Значение |
| Диапазон измерения Название |
0,0176…17,60 м?/ч Значение |
| Диаметр ПП Название |
DN 25 мм Значение |
| Технологическое присоединение Название |
метрическая резьба Значение |
| Футеровка ПП Название |
фторопласт Ф-4 Значение |
| Материал электродов Название |
нержавеющая сталь 12Х18Н10Т Значение |
| Исполнение ИБ Название |
выносной Значение |
| Индикация ИБ Название |
жидкокристаллический дисплей Значение |
| Выходные сигналы Название |
аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный с нормированным весом импульса (л/имп), RS-485, Modbus RTU Значение |
| Напряжение питания с блоком питания Название |
12 В, 24 В 220 В Значение |
| Исполнение оболочки по ГОСТ 14254: первичный преобразователь / измерительный блок Название |
IP65 или IP 68 / IP65 Значение |
Минимальный, переходный, наибольший расходы указаны в таблице 1.
Таблица 1
| Dу, мм | Qнаим, м3/ч | Qп1, м3/ч | Qп2, м3/ч | Qнаиб, м3/ч |
|---|---|---|---|---|
| 25 Dу, мм |
0,0176 Qнаим, м3/ч |
0,070 Qп1, м3/ч |
0,176 Qп2, м3/ч |
17,60 Qнаиб, м3/ч |
Где:
Dу – диаметр условного прохода ПП;
Qнаим – минимальный расход;
Qп1 и Qп2 – переходные расходы;
Qнаиб – наибольший расход;
- пределы допускаемой основной относительной погрешности ? расходомера в зависимости от диапазона измеряемого расхода:
- Qп2 ? Q ? Qнаиб должен составлять ±1 %;
- Qп1 ? Q < Qп2 должен составлять ±2 %;
- Qнаим ? Q < Qп1 должен составлять ±4 %.
Габаритные размеры:
| Обозначение | В | Н | L | L1 |
|---|---|---|---|---|
| ППРм 025.01.01.00 | 83,5 | 170 | 200 | 79 |
Конструктивные особенности:
Расходомеры выпускаются с использованием трубы с увеличенной толщиной стенок и монтажным комплектом из нержавеющей стали, позволяющим использовать прибор при давлении измеряемой среды до 160 атм.
расходомер может выводить на индикатор измерительного блока и (или) через интерфейс RS-485, и (или) через токовый выход, и (или) через импульсный выход на внешние устройства параметры, указанные в Таблице 2.
Таблица 2
| Параметры | На индикатор | Через интерф. RS-485 | Через токовый выход | Через импульсн. выход |
|---|---|---|---|---|
| объем жидкости, V (м3, л) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
+ Через импульсн. выход |
| часовой архив, Vч Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| дополнительный счетчик с возможностью обнуления, VD (м3, л) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| время наработки, t (ч) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
+ Через токовый выход |
+ Через импульсн. выход |
| объемный (мгновенный) обратный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
+ Через импульсн. выход |
| масштаб шкалы расхода по токовому выходу QI, (%) (от 10 % до 100 % Qmax) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| диапазон выходного тока, I (мА) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| вес импульса, ps (л/имп) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| диаметр условного прохода, Dу (мм) Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| сетевой адрес в сети RS-485, A Параметры |
+ На индикатор |
+ Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода ?, (не более 3) Параметры |
+ На индикатор |
Через интерф. RS-485 |
Через токовый выход |
Через импульсн. выход |
Руководство по эксплуатации РСЦ 000 001 РЭ 2019 ВТК Прибор (скачать)
Свидетельство об утверждении типа средств измерений РСЦ (ВТК Прибор) (скачать)
Описание типа средств измерений РСЦ № 71286-18 (ВТК Прибор) (скачать)
Сертификат соответствия технического регламента Таможенного союза ТР ТС 2018 РСЦ (скачать)
Сертификат о признании утверждения типа СИ Республика Казахстан 2018 (скачать)
Экспертное заключение от 30.01.2019 г. Центр гигиены и эпидемиологии — РСЦ (скачать)

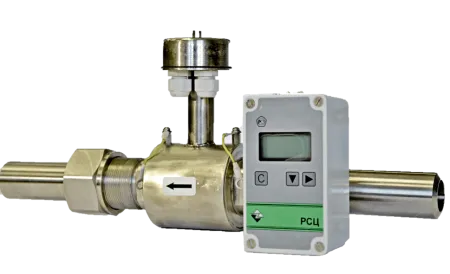

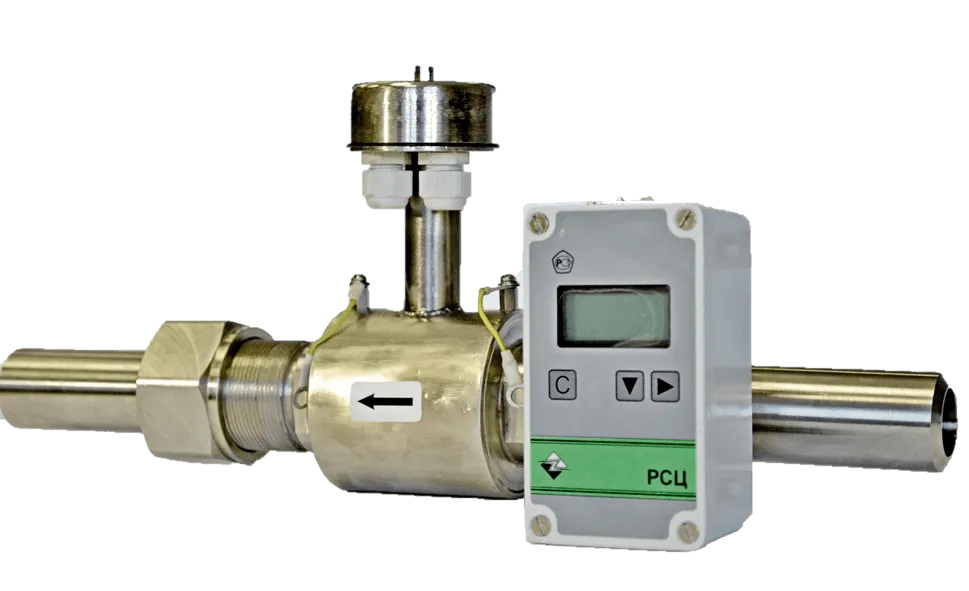

Купить расходомер электромагнитный РСЦ на высокое давление
Расходомер электромагнитный РСЦ исполнение на высокое давление, предназначен для непрерывного измерения расхода и суммарного объема протекающей по трубопроводу электропроводящей невзрывоопасной жидкости с удельной проводимостью не менее 200 мкСм/м, находящейся под давлением до 16 Мпа (160 атм).
