Манометры промышленные коррозионностойкие виброустойчивые ТМ-121, ТМ-221, ТМ-321, ТМ-521, ТМ-621

Есть вопросы? Наши квалифицированные специалисты готовы проконсультировать вас.
Пишите свои вопросы или отправляйте заявку на нашу почту: gt@gigaterm.ru

Задать вопрос

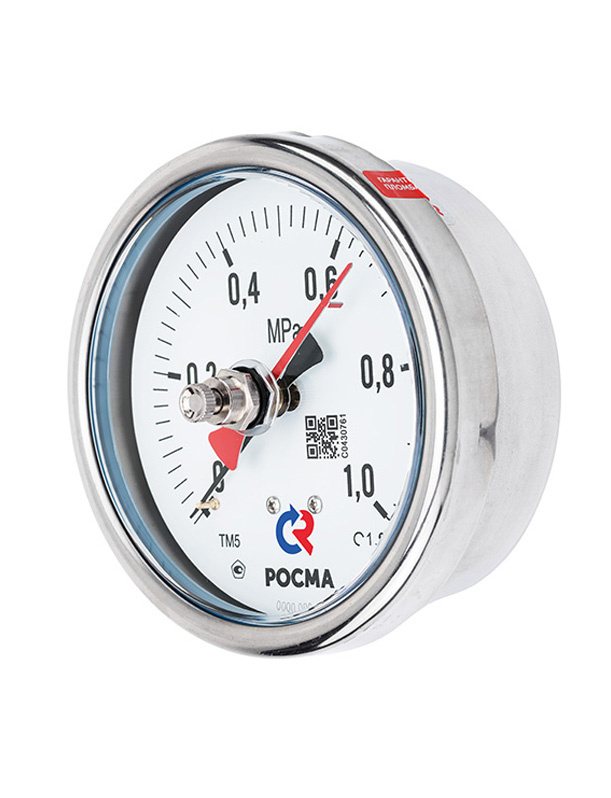

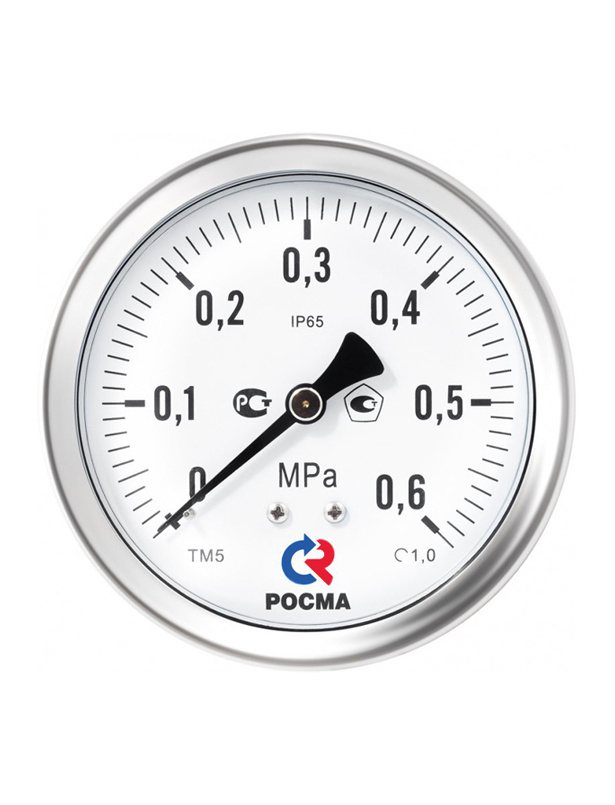

Манометры промышленные коррозионностойкие виброустойчивые ТМ-121, ТМ-221, ТМ-321, ТМ-521, ТМ-621

Цена:

Цена по запросу

Варианты цен

Цена по запросу

Подробности

Нашли дешевле?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз - бесплатно
Доставка - по тарифу ТК

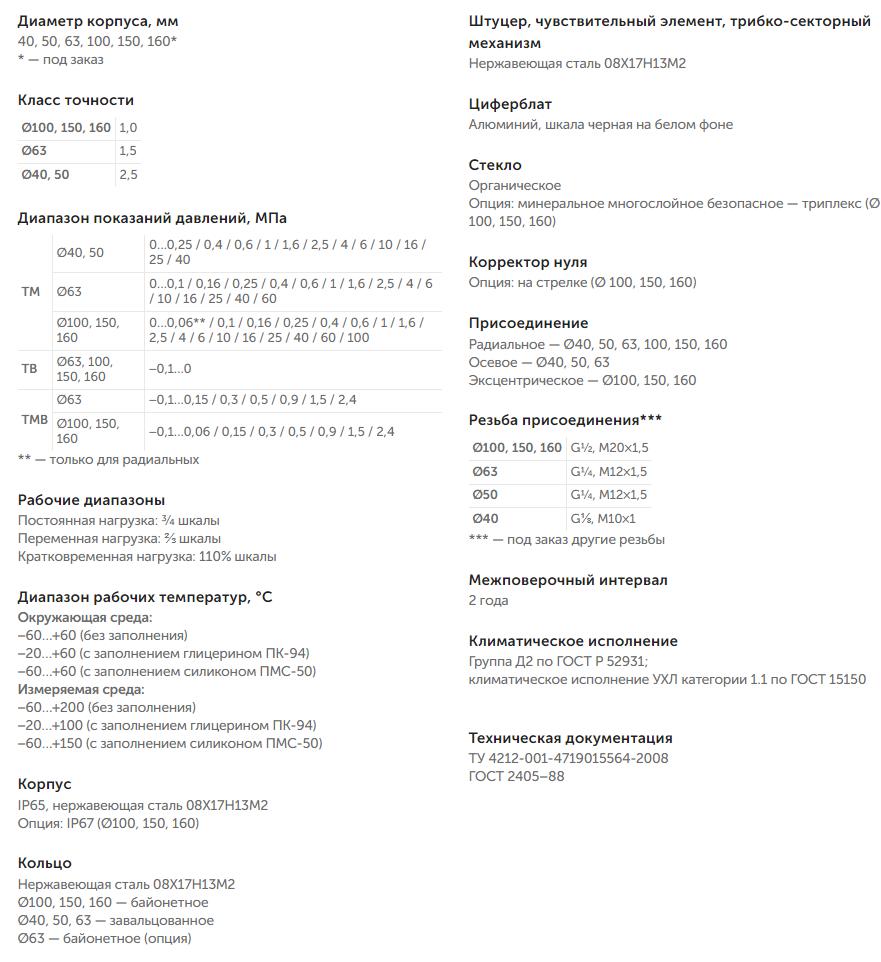

Характеристики

—

a:2:{s:4:"TEXT";s:254:"<img width="881" src="/upload/dev2fun.imagecompress/webp/medialibrary/549/54914baad0c8700da6aa1f705541dec5/2022-07-13_11-47-04.webp" height="962" title="Характеристики" alt="Характеристики">";s:4:"TYPE";s:4:"HTML";}

Купить манометры промышленные коррозионностойкие виброустойчивые ТМ-121, ТМ-221, ТМ-321, ТМ-521, ТМ-621 производства Росма

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Карта заказа

Тип	манометр	ТМ
	вакуумметр	ТВ
	мановакуумметр	ТМВ
Диаметр корпуса, мм	40	1
	50	2
	63	3
	100	5
	150, 160	6
Материал корпуса	нержавеющая сталь	2
Материал штуцера и чувствительного элемента	нержавеющая сталь	1
Присоединение (расположение штуцера)	радиальное	Р
	радиальное со скобой	РС
	радиальное с задним фланцем	РКТ
	осевое	Т
	осевое со скобой	ТС
	осевое с передним фланцем	ТКП
	осевое с задним фланцем	ТКТ
	эксцентрическое	ТЭ
	эксцентрическое со скобой	ТЭС
	эксцентрическое с передним фланцем	ТЭКП
	эксцентрическое с задним фланцем	ТЭКТ
Гидрозаполнение	нет	0
	глицерин	1
	силикон	2
Электроконтактная приставка	нет	0
Диапазон показаний давлений, МПа	ТМ	0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4
Резьба присоединения	Ø100, 150, 160	G½; М20×1,5
	Ø63	G¼; М12×1,5
	Ø50	G¼; М12×1,5
	Ø40	G⅛; М10×1
Класс точности	Ø100, 150, 160	1
	Ø63	1,5
	Ø40, 50	2,5
Опция	Ø63	−
Опция	Ø63	Байонет

Пример обозначения:
ТМ − 5 2 1 Р.10 (0−1,6 МПа) G½. 1,0

Манометры ТМ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба присоединения	Присоединение (расположение штуцера)	Цена с НДС, руб.
ТМ-121	40	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	радиальное	По запросу
			0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛ / М10×1	осевое
			0…16 / 25 / 40	G⅛ / М10×1	радиальное
			0…16 / 25 / 40	G⅛ / М10×1	осевое
ТМ-221	50	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное
			0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	осевое
			0…16 / 25 / 40	G¼ / М12×1,5	радиальное
			0…16 / 25 / 40	G¼ / М12×1,5	осевое
ТМ-321	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼ / М12×1,5	радиальное
					осевое
					радиальное байонет
					осевое байонет
			0…16 / 25 / 40 / 60		радиальное
					осевое
					радиальное байонет
					осевое байонет
			0…100		радиальное байонет
ТМ-521	100	1	0…0,06	G½ / М20×1,5	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное
					эксцентрическое
			0…16 / 25 / 40 / 60		радиальное
			0…16 / 25 / 40 / 60		эксцентрическое
			0…100		радиальное
			0…100		эксцентрическое
ТМ-621	150 / 160*	1	0…0,06	G½ / М20×1,5	радиальное
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальное
					эксцентрическое
			0…16 / 25 / 40 / 60		радиальное
			0…16 / 25 / 40 / 60		эксцентрическое
			0…100		радиальное
			0…100		эксцентрическое

Чертежи

Тип	Ø	D1	D2	b	e	h	k	S	G	d1	f1	f2	f3	f4	Вес	Вес с заполнением	Объем заполняемой жидкости
ТМ-121Р	40	47	41	26	6	41	7	11	G⅛ или М10×1	—	—	—	—	—	0,06	0,12	50
ТМ-221Р	50	58	52	29	7	55	11	13	G¼ или M12×1,5						0,10	0,20	80
ТМ-321Р	63	68	60	35	7	57	13	12							0,16	0,27	90
ТМ-321Р Байонет		70	59	32	11	60	10	14							0,15	0,26
ТМ-321РКТ		68	60	35	7	57	13	12		4,5		85	74	78	0,19	0,30
ТМ-321РКТ Байонет		70	59	32	11	60	10	14		4,5		85	74	78	0,18	0,29
ТМ-521Р	100	111	100	50	16	98	18	17	G½ или M20×1,5	—		—	—	—	0,57	1,01	350
ТМ-521РКТ	100	111	100	50	16	98	18			7	3	132	116	121	0,64	1,08	350
ТМ-621Р	150 / 160*	161	150	53	19	123	19			—	—	—	—	—	0,91	1,87	770
ТМ-621РКТ	150 / 160*	161	150	53	19	123	19			5,5	4	180	166	171	1,01	1,97	770
